<재난안전제품> 산사태 및 절토 등 토목시설물 침식유실예방, '그로스폼 격자블록'이란?
2016년 10월 24일 (월) 11:08:39 이정직기자

<‘그로스폼 격자블록’ 친환경 신공법 산사태 등 예방, 금영이엔씨(주)등 공법 적용>

우리는 매년마다 집중 호우로 인한 홍수와 태풍으로 많은 인명피해를 겪고 있다.

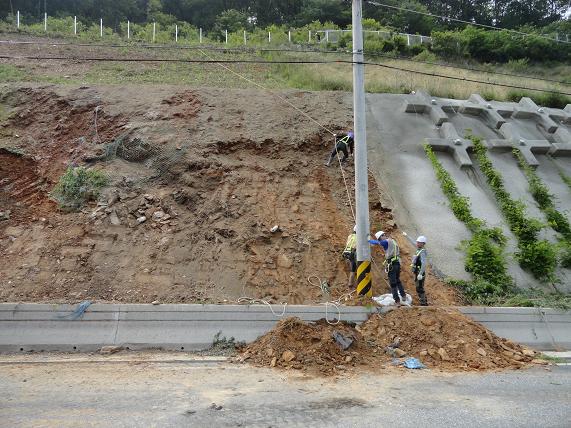

이 같은 재해를 줄이기 위하여 우리는 매년 많은 예산과 노력을 들여 댐의 건설과 하천의 정비 및 제방과 도로를 축조하여 왔으나 아직도 그 시설이 미비할 뿐 아니라 이미 건설된 제방이나 도로 주변의 산사태로 인한 도로 파괴등 사면 유실로 매년 수해를 겪고 있다.

이와 같은 재해를 방지하기 위해 신공법으로 주변의 산사태 및 절, 성토등 각종토목시설물의 침식과 사면 유실방지를 위한 여러 다양한 공법들이 개발되고 있으며 그중 하나가  ‘사면보호 그로스폼(친환경형)’ 공법이다.

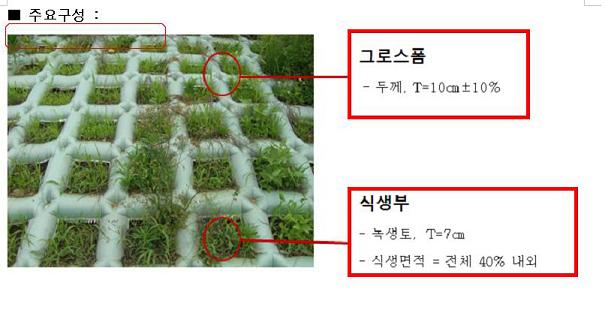

이 공법은 고강 토목섬유로 직조한 2겹의 포제 내부에 몰타(Mortar)를 주입하여 격자기둥을 형성시키고 격자기둥 사이(무늬 : 사각형 1겹부분 절개후)에 녹생토와 씨앗을 섞어서 두께 7cm를 취부하여 사면유실 방지 및 녹화하는 공법이다.

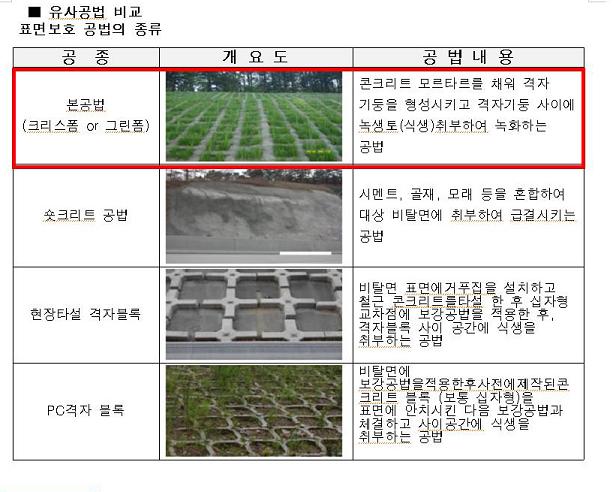

기존에 사면보호 공법의 경우 고속도로현장을 예를들면 사면 기울기를 많이 세워서 망을 깔고 녹생토 취부를 7cm~10cm 로 취부하지만, 시간이 지나고 여름철 장마 폭우에 망이 찟기고 녹생토취부 한 것이 일부 뜯어져 녹화가 안되는 문제점이 있었다.

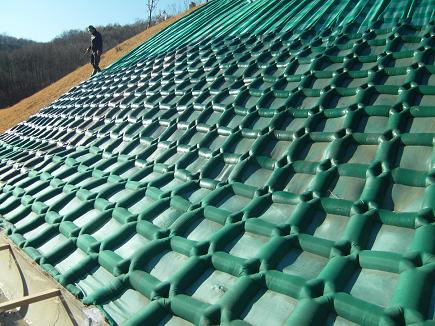

반면 ‘그로스폼 격자블록’ 녹화 공법은 자재가 폴리에스테 100%인 섬유로 특수 제작되어 울퉁불퉁한 장소나 구조물등이 있는 장소 어디에나 용이하게 시공되며, 몰탈 무게(자중)로 자유롭게 사면에 밀착되어 시공되는 공법이다.






때문에 이 공법은 타 공법에 비해 공사기간이 많이 단축되고, 경제적 및 기술적으로 가장 적합한 공법으로 그 우수성이 입증되어 그 사용 실적이 늘고 있는 실정이다.

<‘사면보호 그로스폼(친환경형)’ 공법이란>

현재 여러 업체에서 이 공법을 적용하고 있지만 금영이엔씨(주)(대표:박달영, 충북 청주시 상단구 문의면)역시 이 공법을 사용하고 있다.

특히 금영이엔씨(주)는 섬유시트 거푸집 및 다수 거푸집을 이용한 침식유실방지대 설치방업에 대해 특허를 취득(특허번호 10-0839233)하기도 했다.






한편 이 공법의 특징 ▶콘크리트 기둥으로 비탈 면의 표면침식을 방지하고 ▶콘크리트 연속체 구조물로 표층부를 지압하는 효과가 뛰어나 활동저항성 우수하며 ▶ 기존 Soil nail 보강공법과 연계 적용이 가능하여 안정성 우수한다.

또 ▶식생이 가능하여 미관이 우수하며 자연친화적이며 ▶표층부의 요철, 굴곡 등의 지형적인 변화에 대한 유연한 대처가 가능하여 적용성이 우수하다.

게다가 ▶일반적인 현장타설 격자블록 공법에 비해 시공속도, 현장 적용성이 우수하며 ▶ 빠른 시공속도로 긴급을 요하는 수해복구공사 등에 효과적이다.

또한 ▶내진(耐震)설계가 따로 필요하지 않으며(지진이 많은 일본에서 많이 쓰이는 공법 일본은 년간 40만㎡)▶자재를 쌍아 놓을 부지가 전혀 필요하지 않으며(시공할 위치에 바로 설치가능)▶몰탈주입후  두께가 약 10cm 에 구조물을 갖고 있어 가로,세로 25cm에 녹생토를 취부하여도 녹생토가 흘러내림이 전혀없다.(기존에는 망이 찟어져 유실된다)






이와함께 ▶시공후 일정기간 경과후에는 자연 식생이 가능하여 친환경 공법으로 매우 우수하며,▶ 현재 국내에서도 사용 실적이 많이 늘어나는 실정(설계 및 본 그로스폼 격자블록으로 대체 할 경우 년간 약 15만㎡ 추정)이다.

한편 이 공법의 적용대상 범위로는 ▶대규모  파괴가 우려되는 깍기 비탈면 ▶ 우수 및 지하수에 의한 표면 세굴, 침식 발생 가능성이 높은 구간 ▶ 지반이완, 풍화진행, 불연속면 발달로 붕락, 탈락, 낙석 등 표층부의 보강이 필요한 경우 ▶깍기 시공시 제반 위험요소가 높은 경우 ▶ 장기적인 안정성 확보를 위해 구조물에 의한 표면 보호공이 필요한 경우에 효과적이다.

<타 공법에 비해 한번 시공으로 영구적>

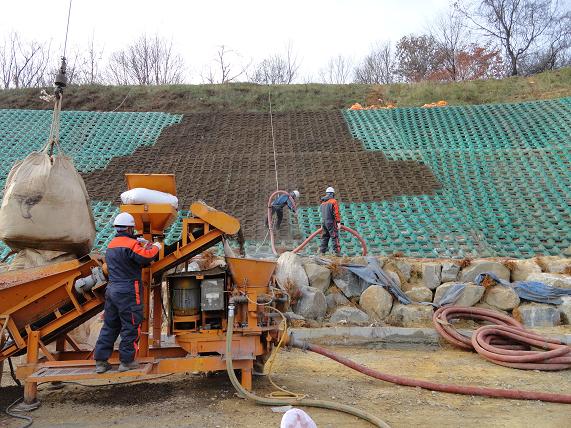

금영이엔씨(주)의 관계자는 “타 공법에 비해 한번 시공으로 영구적으로 비발면 유실방지 및 녹화 보호공법으로 단 1%의 하자가 없는 공법”이라며 “약5톤의 인장강도를 가진 그로스폼(원단)에 몰탈을 주입후 식생부를 절개하고 녹생토를 취부하여 녹화하는 공법”이라 말했다.

또 “시공 가능한 비탈면 구배는 1:3~1:0.5 가능하며, 타 공법인 일반적으로 사용되는 녹화공법중 망 설치후 녹생토를 취부한 현장에 일부 급경사에는 녹생토 취부가 흘러내리고 망 찟김으로해서 비탈면의 유실이 많이 되고 있는 실정이지만, 그로스폼 격자블록은 경사가 심한 현장에도 몰탈 주입 부분이 두께 10cm이상 일정하게 구조물로 형성되어 녹생토 취부가 흘러내리지 않으며 비탈면 유실 방지(99.9%) 및 녹화 보호공법으로 많이 쓰여지고 있다”고 말했다.

금영이엔씨(주)의 ‘그로스폼 격자블록’에 관한 자세한 문의는 043-286-2304하면 된다.
